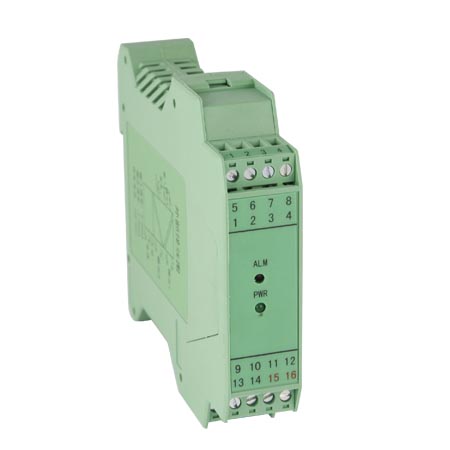

导轨型二线制温度变送器

0.00
0.00


导轨式二线制温度变送器

特点

●  智能输入热电阻、热电偶信号

●  高精度,数字分段线性化

●  电气隔离,绝缘强度1KV AC(1分钟)

●  两线制技术,4~20mA模拟量输出

●  手持式中文编程器组态

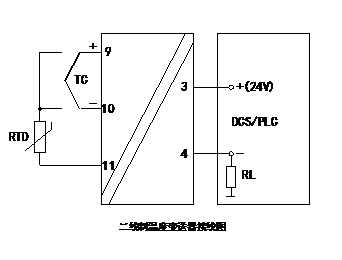

接线图



选型表

型      号

说    明

JD196-

×

×

×

×

×

竟迪模块仪表

仪表类型

WD









温度变送器

输入信号

1





热电阻Pt100

2





热电阻Cu50

3





热电阻Cu100

4





热电偶K

5





热电偶E

6





热电偶S

7





热电偶B

8





热电偶J

9





热电偶R

输出信号

1



4-20mA

2



0-10mA

供电方式

D

直流24V回路供电型
