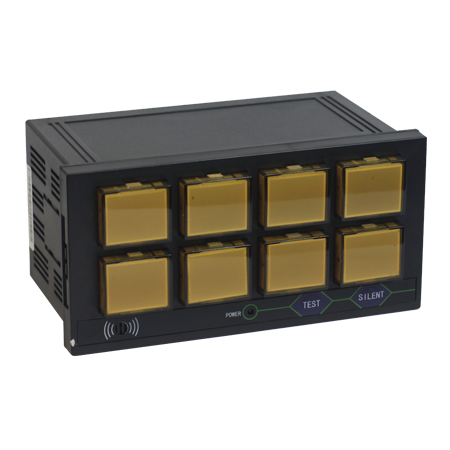

智能八路闪光报警器
二、主要技术参数;
1.常开或常闭无源接点,默认常开输入,通过软件方式设置可修改为常闭输入,无需跳线及电路更改。
2.采用红色高亮度平面显示管指示。
3.具备测试和消音按钮,按下测试按钮,面板上指示灯按顺序依次点亮,内部蜂鸣器随指示灯状态同步发声,按消音按钮解除测试状态。
4.拆卸式透明面罩,方便更换工位号标签,使用更灵活。
5.继电器输出可驱动音响报警,任何一点报警继电器即闭合。
6.输出继电器接点容量(阻性负载):AC 220V,2A;DC 24V,3A。
7.可手动消音,手动消音之后音响报警解除,面板对应通道指示灯常亮指示。故障解除后按键确认,指示灯灭。
8. 工作条件:
a)环境温度:-10~+55℃
b)相对湿度:20~90%RH(40℃时)
c)周围空气中不应含有腐蚀性气体。
9. 工作电源:AC 95~265V,50/60Hz。
10. 功耗:≤5W。
11. 外形尺寸(宽×高×深):160×80×88(开孔尺寸152×76)

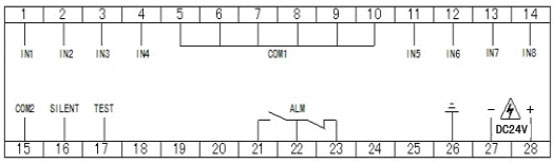

四、仪表的接线图
1、IN1-IN8为八个输入通道,COM1为8个输入通道的公共端;
2、SILENT和TEST分别为消音测试按钮,COM2为SILENT和TEST的公共端;
3、COM1和COM2为两个隔离的公共端,不共地;
4、ALM为继电器输出触点,用于外接报警音响。
