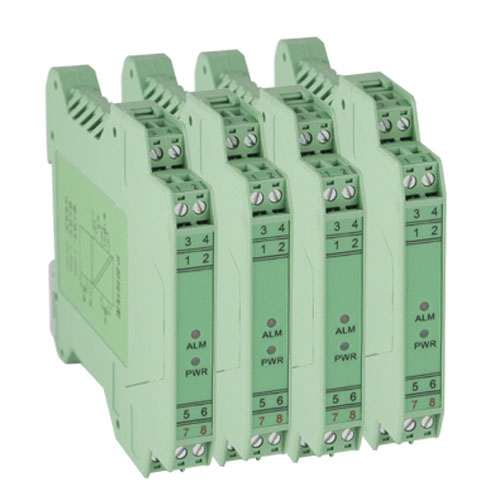

智能信号隔离器
技术参数
◆ 传输精度: ±0.2%F·S (25℃±2℃)
◆ 温度漂移: ≤50ppm/℃ (-20~+60℃)
◆ 输入阻抗: 电流 ≤60Ω;电压 ≥1MΩ
◆ 负载能力: 电流 ≤500Ω;电压 ≥1MΩ
◆ 响应时间: ≤0.5 S
◆ 介电强度: ≥1500V AC(输入/输出/电源之间,漏电流1mA,测试时间1min)
◆ 电磁兼容: 符合IEC61000-4-4:1995中第三类工业现场对抗电磁干扰的要求
◆ 供电电源: 20~30V DC
◆ 功 耗: 0.65W(24V供电,1路满载输出);
◆ 工作温度: -20~+60℃
选型表
型 号 |
说 明 |
||||
JD196-SG- |
X |
X |
X |
X |
超薄型隔离器 |
输入类型 |
1 |
|
|
|
4-20mA |
2 |
|
|
|
1-5V |
|
3 |
|
|
|
0-10mA |
|
4 |
|
|
|
0-5V |
|
5 |
|
|
|
0-10V |
|
6 |
|
|
|
0-20mA |
|
输出类型 |
1 |
|
|
4-20mA |
|
2 |
|
|
1-5V |
||
3 |
|
|
0-10mA |
||
4 |
|
|
0-5V |
||
5 |
|
|
0-10V |
||
6 |
|
|
0-20mA |
||
供电电源 |
B |
|
直流24V |
