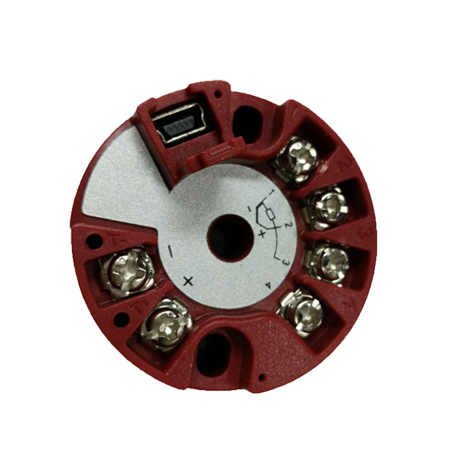

二线制温度变送器
二线制智能温度变送器
特点
● 智能输入热电阻、热电偶信号
● 高精度，数字分段线性化
● 电气隔离，绝缘强度1KV AC（1分钟）
● 两线制技术，4~20mA模拟量输出
● 手持式中文编程器组态
输入
|
|
输入信号 |
测量范围 |
最小量程 |
|
热电阻 |
PT100 |
-200 ~ 600℃ |
20℃ |
|
CU50 |
-50 ~ 150℃ |
20℃ |
|
|
CU100 |
-50 ~ 150℃ |
20℃ |
|
|
测量电流 0.2mA 引线电阻 ≤15Ω/根 |
|||
|
热电偶 |
K |
-200 ~ 1372℃ |
50℃ |
|
E |
-200 ~ 1000℃ |
50℃ |
|
|
S |
-50 ~ 1768℃ |
500℃ |
|
|
B |
3000 ~ 1800℃ |
500℃ |
|
|
J |
-200 ~ 1200℃ |
50℃ |
|
|
T |
-200 ~ 400℃ |
50℃ |
|
|
R |
-50 ~ 1768℃ |
500℃ |
|
|
N |
-200 ~ 1300℃ |
50℃ |
|
|
W5Re-W26Re |
0 ~ 2320℃ |
200℃ |
|
|
W3Re-W25Re |
0 ~ 2495℃ |
200℃ |
|
|
室温补偿范围 -20 ~50℃ 补偿精度 2℃ |
|||
输出
● 输出信号： 4 ~ 20mA
● 故障输出： 输入断线时，输出可设为最小值（约3.900mA）、最大值（20.500mA）、固定值（由
用户自己设定）；默认为最小值。
● 负载电阻(RL)：≤（Vin – 12V）/0.021A
电源
● 12 ~ 30V DC
传输特性
● 响应时间：≤ 2S（10% ~ 90%）
● 测量误差：
热电阻 0.2℃或0.2% F.S.
热电偶 1℃或0.2% F.S. （不包括冷端补偿误差）
以上%是相对设定的测量范围，为引用误差。应用时取绝对误差、引用误差的较大值。
● 温度漂移：≤ 100ppm/℃ （环境温度对+20℃的偏离）
● 电压影响：≤ ±0.01%/V（偏移24V）

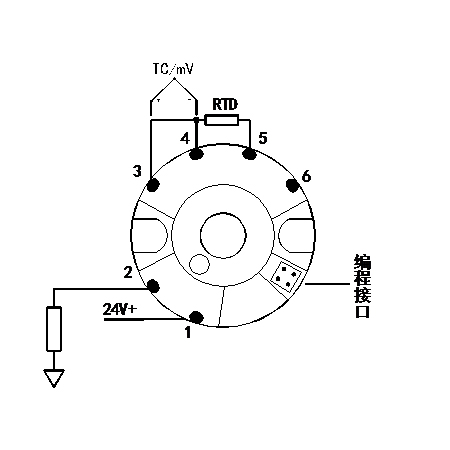

接线图
