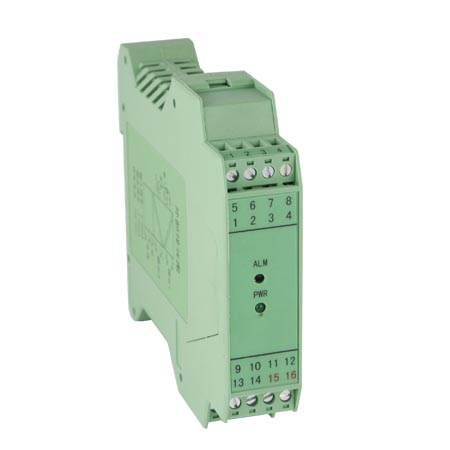

热电阻中继器

性能简介

     将来自热电阻的电阻信号，经隔离变送分别输出1:1的热电阻信号和4-20mA电流信号，实现输入、输出、电源三隔离。

技术参数

►允许输入信号：    二、三线制热电阻：Pt100、Cu100、Cu50、BA1、BA2

►允许输出信号：电阻：二、三、四线制1:1电阻信号

            电流：4-20mA电流信号，其他输出信号类型请订货时说明

►隔离传输准确度：   ±0.2%FS(25℃±2℃，激励电流不小于0.5mA)

►响应时间≤2s（注1）

   电阻输出传输精度    输出电阻误差

   激励电流1-5mA      ＜0.1Ω

   激励电流0.5-1mA    ＜0.15Ω

   激励电流0.2-0.5mA  ＜0.45Ω

   准确度随激励电流减小而下降。

►温度漂移：＜30ppm/℃

►测量热电阻允许的引线电阻： ≤20Ω/线

►负载能力：＜300Ω

►供电范围：    18Vdc~32Vdc（典型值24Vdc）

►功耗：    一路输出 0.6W    两路输出0.9W

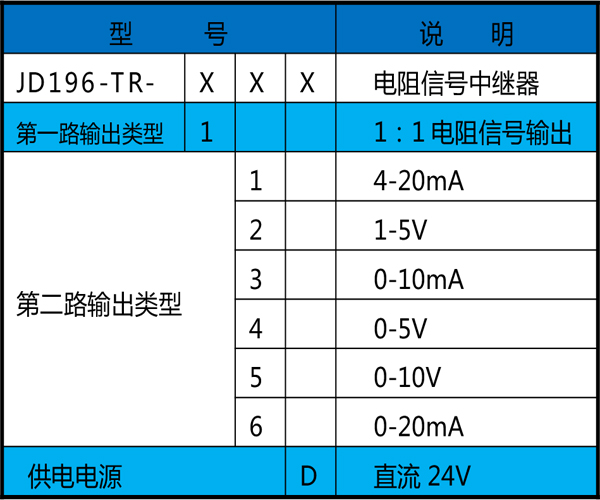

选型表
