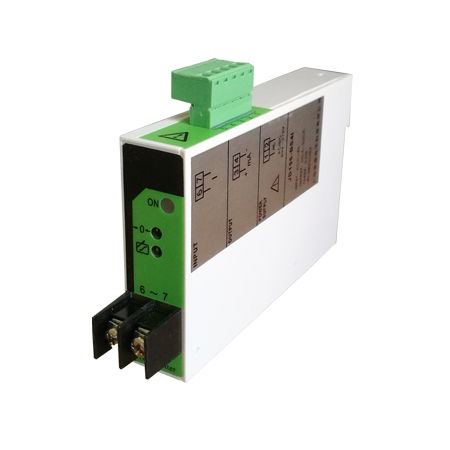

JD196-BS4I单相交流电流变送器
JD196-BS4I 单相交流电流变送器
■产品特点
u 用途：是一种将电网中的电流参数，经隔离变送成线性的直流模拟信号的装置。
u 测量：单相交流电流
u 精度：交流±0.5%RO
u 输出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模拟量信号
■技术参数
|
交流输入 |
|
0.1A，1A，5A等 |
|
输入负载 |
|
电流互感器CT：≤0.2VA |
|
|
||
|
精度 |
|
≤±0.5%RO |
|
响应时间 |
|
≤400ms |
|
输出电压 |
|
0~10Vdc, 0~5Vdc(负载电阻＝输入电压/10mAdc) |
|
输出电流 |
|
0~20mAdc ,4~20mAdc（负载电阻＝10Vdc/输出电流） |
|
输出波纹 |
|
≤0.5% RO峰峰值 |
|
工作环境温湿度 |
|
0~50℃/小于80%相对湿度（无冷凝状态） |
|
贮存环境温湿度 |
|
-20~70℃/小于70%相对湿度（无冷凝状态） |
|
使用电源 |
|
AC/DC 80V ～ 270V 可订制特殊规格（DC12V，24V，48V） |
|
隔离 |
|
输入/输出/电源/外壳 |
|
电源消耗 |
|
DC约3W，AC约4VA |
|
外壳材料 |
|
ABS防火材料 |
|
重量 |
|
约300克 |
|
耐压强度 |
|
AC2kVrms/min |
|
绝缘阻抗 |
|
DC500V时大于100MΩ |
|
外形尺寸 |
|
单相135（L）× 23（W）× 92（H）mm |
|
安装方式 |
|
35mm标准导轨、底座螺钉安装 |
