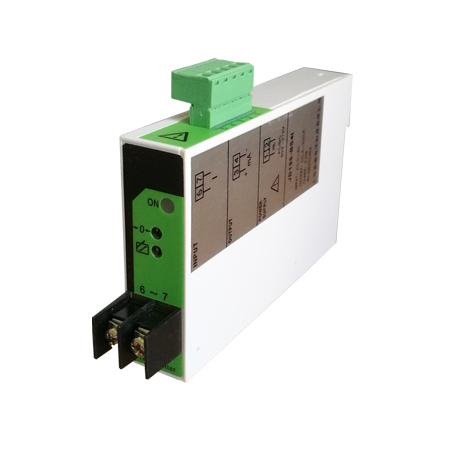

JD196-BS5U 直流电压变送器
■产品特点
u 用途：是一种将电网中的电压参数，经隔离变送成线性的直流模拟信号的装置。
u 测量：直流电压信号
u 精度：±0.5%RO
u 输出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模拟量信号
■技术参数
|
信号输入
|
75mV，5V，10V，20V，100V，200V，450V等
|
|
输入阻抗
|
电流≤100Ω，电压≥10KΩ
|
|
|
|
|
精度
|
≤±0.5%RO
|
|
响应时间
|
≤400ms
|
|
输出电压
|
0~10Vdc, 0~5Vdc(负载电阻＝输入电压/10mAdc)
|
|
输出电流
|
0~20mAdc ,4~20mAdc（负载电阻＝10Vdc/输出电流）
|
|
输出波纹
|
≤0.5% RO峰峰值
|
|
工作环境温湿度
|
0~50℃/小于80%相对湿度（无冷凝状态）
|
|
贮存环境温湿度
|
-20~70℃/小于70%相对湿度（无冷凝状态）
|
|
使用电源
|
AC/DC 80V ～ 270V 可订制特殊规格（DC12V，24V，48V）
|
|
隔离
|
输入/输出/电源/外壳
|
|
电源消耗
|
DC约3W，AC约4VA
|
|
外壳材料
|
ABS防火材料
|
|
重量
|
约300克
|
|
耐压强度
|
AC2kVrms/min
|
|
绝缘阻抗
|
DC500V时大于100MΩ
|
|
外形尺寸
|
单相135（L）× 23（W）× 92（H）mm
|
|
安装方式
|
35mm标准导轨、底座螺钉安装
|
