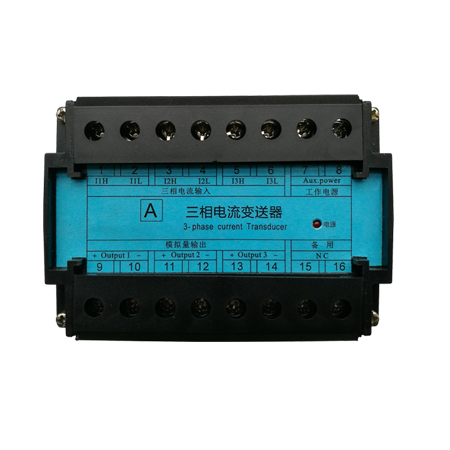

JD194-BS4I3三相电流变送器
►产品特点
u 用途：将电网中的电流参数，经隔离变送成线性的直流模拟信号
u 测量：三相交流电流
u 精度：交流±0.5%RO
u 输出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模拟量信号
►技术参数
|
交流输入
|
电流：1A，5A
|
|
输入负载
|
电流互感器CT：≤0.2VA
|
|
|
|
|
精度
|
交流：±0.5%RO
|
|
响应时间
|
＜400ms
|
|
输出电压
|
0~10Vdc, 0~5Vdc(负载电阻＝输入电压/10mAdc)
|
|
输出电流
|
0~20mAdc ,4~20mAdc（负载电阻＝10Vdc/输出电流）
|
|
输出波纹
|
≤0.5% RO
|
|
工作环境温湿度
|
0~50℃/小于80%相对湿度（无冷凝状态）
|
|
贮存环境温湿度
|
-20~70℃/小于70%相对湿度（无冷凝状态）
|
|
使用电源
|
AC/DC 85V～265V
|
|
隔离
|
输入/输出/电源/外壳
|
|
电源消耗
|
约2VA
|
|
外壳材料
|
ABS防火材料
|
|
重量
|
三相约650克
|
|
耐压强度
|
AC2KVrms/min
|
|
绝缘阻抗
|
DC500V时大于100MΩ
|
|
外形尺寸
|
110（L）×120（W）×75（H）mm
|
|
安装方式
|
35mm标准导轨、底座螺钉安装
|
