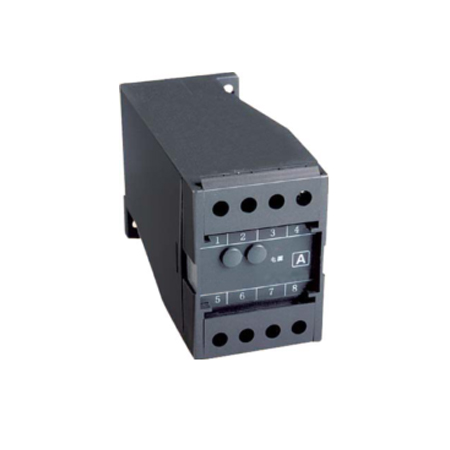

JD194-BS4I 单相交流电流变送器

产品特点

u 用途:是一种将电网中的电流参数,经隔离变送成线性的直流模拟信号的装置

u 测量:单相交流电流

u 精度:交流±0.5%RO

u 输出:0~20mAdc ,4~20mAdc,0~10Vdc, 0~5Vdc等模拟量信号



技术参数



交流输入



0.1A,1A,5A

输入负载



电流互感器CT:≤0.2VA


精度



≤±0.5%RO

响应时间



≤400ms

输出电压



0~10Vdc, 0~5Vdc(负载电阻=输入电压/10mAdc)

输出电流



0~20mAdc ,4~20mAdc(负载电阻=10Vdc/输出电流)

输出波纹



≤0.5% RO峰峰值

工作环境温湿度



0~50℃/小于80%相对湿度(无冷凝状态)

贮存环境温湿度



-20~70℃/小于70%相对湿度(无冷凝状态)

使用电源



AC/DC 80V ~ 270V 可订制特殊规格(DC12V,24V,48V)

隔离



输入/输出/电源/外壳

电源消耗



DC约3W,AC4VA

外壳材料



ABS防火材料

重量



300克

耐压强度



AC2kVrms/min

绝缘阻抗



DC500V时大于100MΩ

外形尺寸



单相119.5(L)× 55(W)×75(H)mm

安装方式



35mm标准导轨、底座螺钉安装
