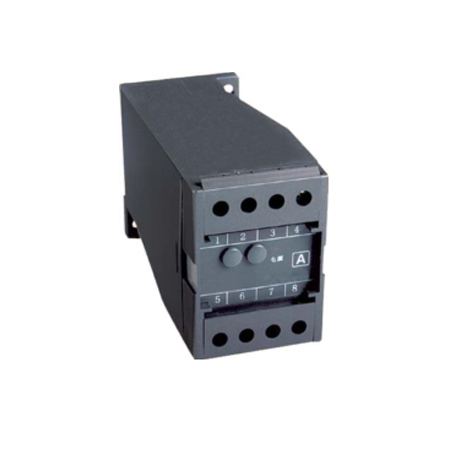

JD194-BS4U 单相交流电压变送器

产品特点



u 用途:是一种将电网中的电压参数,经隔离变送成线性的直流模拟信号的装置。

u 测量:单相交流电压

u 精度:交流±0.5%RO

u 输出:0~20mAdc ,4~20mAdc,0~10Vdc, 0~5Vdc等模拟量信号



■技术参数

交流输入

100V,300V,450V,500V等

输入负载

电压互感器CT:≤0.2VA


精度

≤±0.5%RO

响应时间

≤400ms

输出电压

0~10Vdc, 0~5Vdc(负载电阻=输入电压/10mAdc)

输出电流

0~20mAdc ,4~20mAdc(负载电阻=10Vdc/输出电流)

输出波纹

≤0.5% RO峰峰值

工作环境温湿度

0~50℃/小于80%相对湿度(无冷凝状态)

贮存环境温湿度

-20~70℃/小于70%相对湿度(无冷凝状态)

使用电源

AC/DC 80V ~ 270V 可订制特殊规格(DC12V,24V,48V)

隔离

输入/输出/电源/外壳

电源消耗

DC约3W,AC约4VA

外壳材料

ABS防火材料

重量

约300克

耐压强度

AC2kVrms/min

绝缘阻抗

DC500V时大于100MΩ

外形尺寸

单相119.5(L)× 55(W)×75(H)mm

安装方式

35mm标准导轨、底座螺钉安装
